KELEBIHAN
Butiran Pantas
- Tempat Asal: China
- Nama Jenama: SUNTREE/OEM/ODM
- Nombor Model: ATS
- Kuasa Keluaran: 10~3kw
- Jenis Output: Tiga, 3 tiang 4 tiang
- Voltan Masukan: 380V
- Voltan Keluaran: 380V
- Kekerapan Output: 50HZ
- Arus Keluaran: lain
- Jenis: Suis Pemindahan Automatik Dua Kuasa
- Model: ATS
- Arus pensuisan: 63A~3200A
- Jenis Pemasangan: Jenis bersepadu/ Jenis split
- Jenis Suis: ATS
- Fungsi pengawal: Pilihan
- Sijil: CE/ISO9001
- Waranti Kualiti: 18 bulan
- laman web: www.chinasuntree.com

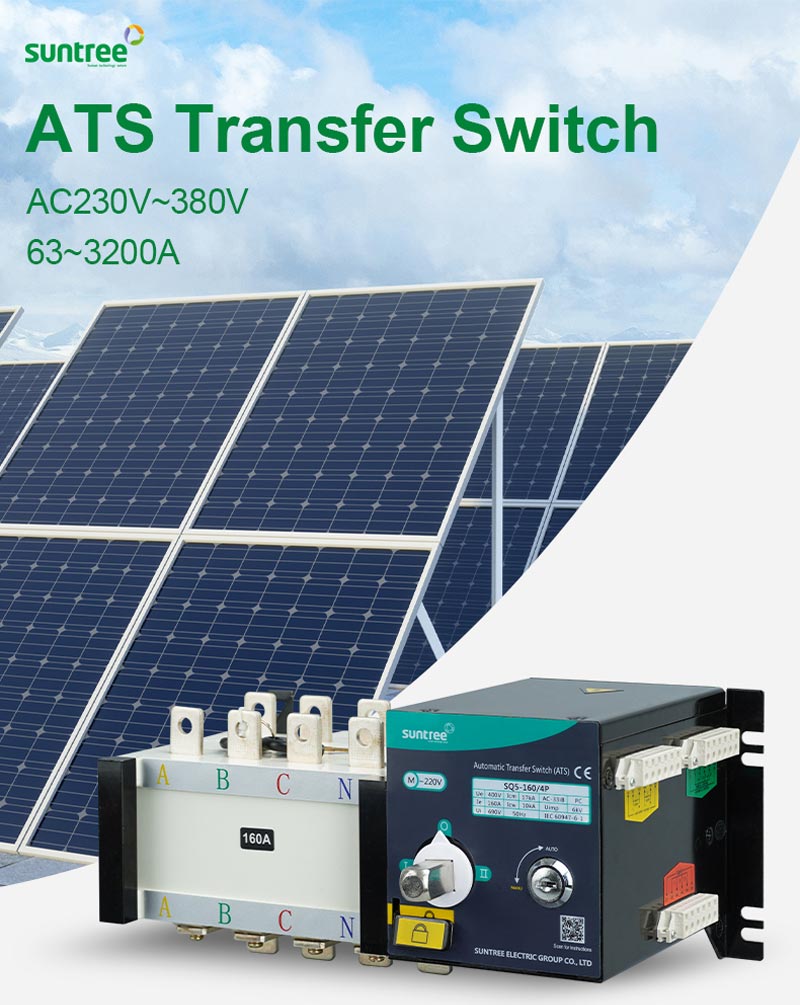

SQ5 ATS kawalan penjana suis pemindahan automatik ATS 630A
Permohonan
Siri Suis Pemindahan Automatik Dwi Kuasa SQ5 ialah sejenis suis pemindahan automatik baharu yang dikumpul suis dan pengawal logik, mencapai perubahan mekanik dan elektrik menjadi satu keseluruhan yang penting. Ia sesuai untuk digunakan dalam peralatan pengedaran dalam industri dan perniagaan dengan voltan penebat undian sehingga 690V, frekuensi undian 50Hz/60Hz, voltan undian 380V, arus pemanasan konvensional sehingga 3200A, membekalkan suis secara automatik daripada kuasa Normal dan kuasa simpanan dalam kuasa sistem atau suis secara automatik dan pengasingan keselamatan dua set peranti beban dan lain-lain. Ia boleh digunakan untuk hospital, kedai, bank, bangunan tinggi, lombong arang batu, telekomunikasi, lombong besi, lebuh raya, lapangan terbang, saluran air mengalir industri dan pemasangan ketenteraan dan lain-lain. situasi di mana tidak membenarkan kegagalan bekalan kuasa.
Suis boleh mencapai automatik penuh, wajib "0", alat kawalan jauh, segera operasi manual; manakala mempunyai kekurangan pemeriksaan dan perlindungan fasa, pemeriksaan dan perlindungan voltan bawah/lebih, pemeriksaan frekuensi dan perlindungan dan peraturan kelewatan, fungsi interlock mekanisme elektrik dsb.

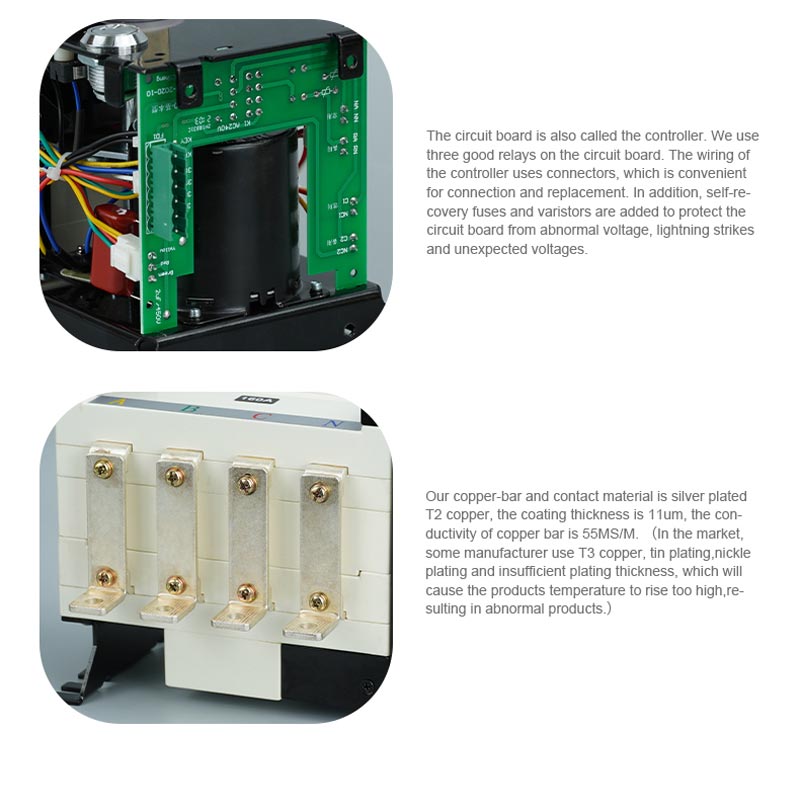

Ciri-ciri Produk
Keselamatan yang baik

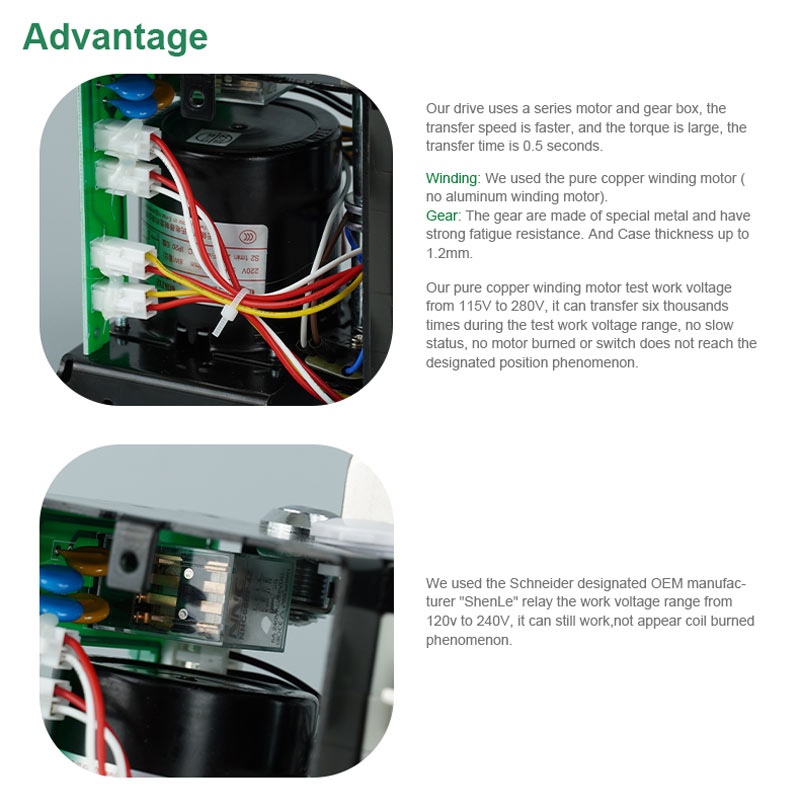

Dengan sesentuh komposit dua baris, mekanisme pembukaan dan penutup yang menarik secara rata, teknologi pra-simpan tenaga motor mikro sebagai
serta teknologi kawalan mikroelektronik, ia pada dasarnya boleh menyedari tiada kilat (tiada pelongsor arka)
Mengamalkan interlock mekanikal dan elektrik yang boleh dipercayai
Disebabkan oleh teknologi silangan sifar, ia boleh ditetapkan kepada sifar secara wajib di bawah kecemasan (Potong kuasa litar dua serentak)
Dengan petunjuk jelas kedudukan hidup/mati dan fungsi padlocking, ia boleh mendapatkan ruang antara bekalan kuasa dan beban.
Kebolehpercayaan yang tinggi, hayat perkhidmatan mencapai 8000 kali.
Dicipta dengan penyepaduan elektromekanikal, suis dipindahkan dengan tepat, fleksibel dan lancar.
Keserasian elektromagnetisme yang unggul, keupayaan yang kuat untuk menahan gangguan, tiada gangguan ke luar Automasi tinggi
Suis mempunyai antara muka input/output berbilang litar yang boleh merealisasikan alat kawalan jauh PLC serta automasi sistem.
Suis tidak memerlukan sebarang elemen kawalan luaran.
Parameter Teknikal Utama
|
1,SQ5 ATS 100~1600A siri tukar ganti automatik sifat elektrik dan sifat mekanikal |
|||||||||
|
Arus haba konvensional lth A |
100A |
160A |
|||||||
|
Arus berkadar ln(A) |
20A |
40A |
63A |
80A |
100A |
125A |
160A |
||
|
Impuls berkadar menahan voltan Ui(A) |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
||
|
Kekuatan dielektrik (V) |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
||
|
Voltan tahan lonjakan berkadar Uimp kV (kategori dipasang IV) |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
||
|
Dinilai semasa bekerja le(A) |
380A |
AC-31 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
|
AC-33 |
20 |
32 |
40 |
63 |
80 |
125 |
160 |
||
|
AC-35 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
||
|
220A |
DC-31 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
|
|
DC-33 |
20 |
32 |
40 |
63 |
80 |
100 |
125 |
||
|
DC-35 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
||
|
Kuasa motor P(380V)kW |
10 |
20 |
25 |
30 |
32 |
60 |
80 |
||
|
Dinilai masa singkat menahan arus(kA Rms)0.1S/1S |
9/5 |
9/5 |
9/5 |
9/5 |
9/5 |
20/10 |
20/10 |
||
|
Keupayaan pecah berkadar(A Rms)AC33 380V |
160 |
320 |
500 |
640 |
800 |
1000 |
1000 |
||
|
Keupayaan membuat dinilai (A Rms)AC33 380V |
200 |
400 |
630 |
800 |
1000 |
1250 |
1250 |
||
|
Keupayaan membuat arus pendek dinilai lcm (nilai puncak kA) |
8 |
8 |
10 |
10 |
10 |
12 |
12 |
||
|
Ketahanan mekanikal (bilangan operasi kitaran) |
8000 |
8000 |
8000 |
8000 |
8000 |
5000 |
5000 |
||
|
Ketahanan elektrik |
COSφ=0.65 AC33 |
1500 |
1500 |
1500 |
1500 |
1500 |
1000 |
1000 |
|
|
Perubahan masa |
I-0-II atau II-0-I (s) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
1.0 |
1.0 |
|
|
Penggunaan kuasa kawalan elektrik |
24V(DC)(w) |
50 |
50 |
50 |
50 |
50 |
75 |
75 |
|
|
220V(AC)(w) |
50 |
50 |
50 |
50 |
50 |
75 |
75 |
||
|
Momen operasi (Nm) |
15 |
15 |
15 |
15 |
15 |
22 |
22 |
||
|
Berat (kg) |
3 tiang |
|
|
|
|
|
8.2 |
8.2 |
|
|
4 tiang |
4.2 |
4.3 |
4.4 |
4.5 |
4.5 |
8.7 |
8.7 |
||
Suis mempunyai 3 kutub atau 4 kutub (3 kutub + kutub neutral hidup atau mati).
27 gred semasa boleh dibahagikan kepada
16A,20A,25A,32A,40A,50A,63A,80A,100A,125A,160A,200A,225A,250A,315A,350A,400A,450A,500A,630A,800A,1000A,1000A,1000A,1000A 2500A,3200A.
Jenis Asas: Kuasa siap sedia, hantar kendiri, tetapan semula kendiri.
Jenis pintar: Empat jenis corak kerja untuk pemilihan
1. Suis kendiri dan set semula kendiri: sesuai di bandar elektrik bandar elektrik., dua kuasa litar, tiga fasa kekurangan, lebih dan voltan rendah examinaiton.
2. Suis diri, bukan set semula kendiri: sesuai di bandar elektrik-bandar elektrik., dua kuasa litar, tiga fasa kekurangan, lebih dan voltan rendah examinaiton.
3. Penjana elektrik bandar: sesuai di bandar elektrik-enjin minyak tanah, suis kendiri dan set semula kendiri dua litar kuasa tiga fasa kekurangan, lebih voltan
peperiksaan.
4. paparan instrumen: hanya untuk persembahan.
Ciri kawalan suis jenis asas
1. Sesuai dalam dua litar utama dan menyediakan kuasa elektrik, suis diri dan set semula kendiri;
2. Sambungan luar menjalankan pengembangan fungsi.
Sesuai dalam dua litar utama dan menyediakan kuasa elektrik
Ciri kawalan suis jenis pintar;
1, suis diri dan set semula diri
apabila utama apabila gelung litar bekalan kuasa utama rosak (fasa kekurangan, voltan lebih) suis (mungkin ditetapkan 0~999S) selepas
kelewatan masa transformasi T1 untuk menukar secara automatik ke dalam gelung litar bekalan kuasa ganti.
Apabila gelung bekalan kuasa elektrik utama pulih seperti biasa, lengah masa pemulangan suis T2 (mungkin ditetapkan 0~999S) secara automatik kembali ke gelung kuasa utama
2. Suis diri tiada set semula kendiri
Sesuai dalam dua litar bandar elektrik sistem saling sandaran
Apabila saya menghalakan kegagalan litar kuasa (fasa kekurangan, lebih voltan); Suis (mungkin menetapkan 0~999S) selepas kelewatan masa transformasi T1 bertukar secara automatik ke litar kuasa Jalan II; Apabila litar kuasa laluan I pulih dan menjadi normal, suis akan tidak mengembalikan Jalan I, hanya kemudian dalam kegagalan kuasa laluan II, suis mengembalikan kelewatan masa T2 (mungkin ditetapkan 0~999S) untuk mengembalikan litar kuasa Jalan I secara automatik.
3.Penjana elektrik bandar
