KELEBIHAN
Butiran Pantas
- Tempat Asal: Zhejiang, China (Tanah Besar)
- Nama Jenama: suntree
- Nombor Model: SUP
- Standard Ujian: GB18802.1-2002/IEC6164.3.1-1998
- Arus nyahcas nominal Dalam: 20KA
- Arus Pelepasan Maks: 40ka
- Suhu operasi: -40/+85°C
- Gred perlindungan: IP20
- DC: 1000V 500V
- AC: 275V 320V 385V
- Dalam(8/20)us (KA): 20KA
- Imax(8/20)us (KA): 40KA
- Atas (KV): 2.0/3.8KV
Penerangan Produk:
SPD SUP4-20KA-40KA ini digunakan untuk memberikan perlindungan lebihan voltan yang halus bagi peralatan elektronik
yang kuasanya dibekalkan oleh bekalan kuasa arus terus.
Ia adalah peranti perlindungan overvoltage tahap D, direka bentuk mengikut standard IEC dan GB,
tersedia dalam pelbagai voltan bekalan kuasa yang berbeza dan spesifikasi yang sepadan dengan pemilih.
Ia digunakan untuk plastik tahan suhu tinggi dengan ketat yang sangat baik, dan mudah untuk memasang pendawaian.

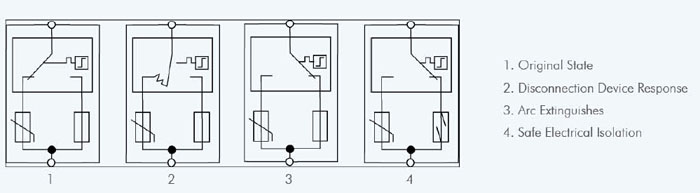

Gunakan teknologi litar kawalan suhu yang mempunyai pemutus arus terbina dalam dan pemutus litar fius haba, tersandung secara automatik kerana kemerosotan.
Ia direka bentuk arahan kemerosotan modular, shell kalis api.
Ia mempunyai fungsi kalis habuk, antikarat dan lain-lain.
Ia digunakan dalam persekitaran yang agak keras mengekalkan kestabilan jangka panjang

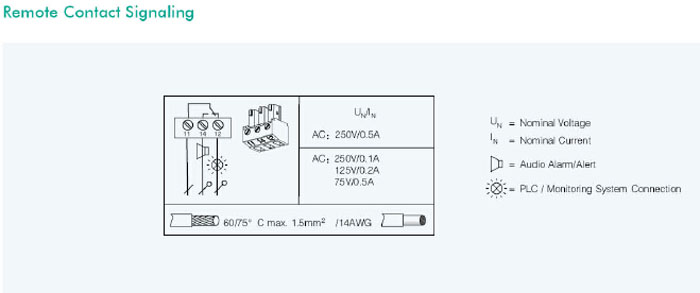

Port isyarat jauh boleh mencapai kawalan penggera jauh.
Ia digunakan secara meluas dalam perlindungan kilat kuasa DC sistem tenaga solar, stesen pangkalan komunikasi mudah alih,
biro komunikasi gelombang mikro, bilik telekomunikasi, loji, penerbangan awam, kewangan, sekuriti dan sistem lain.
Aplikasi
pelindung lonjakan suria | SUP2-PV | SUP4-PV | ||
Khusus PV DC (LEC 6614-1/EN 61643-11) | ||||
tiang | 2 tiang | 3 tiang | ||
Parameter Elektrik | ||||
Ujian klasifikasi | II | II | ||
Uoc maks (V DC) | 500 | 900 | ||
Uc (V DC) | 500 | 1000 | ||
Dalam(8/20)kami (KA) | 20 | 20 | ||
Imax(8/20)us (KA) | 40 | 40 | ||
Atas (KV) | 2.0 | 3.8 | ||
Kawalan jauh dan petunjuk | ||||
Tingkap petunjuk | ||||
Modul pemalam | ||||
Kenalan isyarat jauh | ||||
Kenalan isyarat jauh | Volt kerja maks | 250V AC/30V DC | 250V AC/30V DC | |
Amp kerja maks 1A (250V/AC) | 1A (250V/AC) | 1A (250V/AC) | ||
1A (30V DC) | 1A (30V DC) | 1A (30V DC) | ||
Pendawaian & pemasangan | ||||
Kapasiti pendawaian (mm2) | wayar keras | 4-25 | 4-25 | |
Kawat fleksibel | 4-16 | 4-16 | ||
Panjang pelucutan | 10 | 10 | ||
Skru terminal | M5 | M5 | ||
Tork(Nm) | Ciruit utama | 3.5 | 3.5 | |
Kenalan isyarat jauh | 0.25 | 0.25 | ||
Kelas perlindungan | Semua profil | IP40 | IP40 | |
Port sambungan | IP20 | IP20 | ||
Persekitaran pemasangan | Tiada kejutan dan getaran yang jelas | |||
Ketinggian(m) | ≤ 2000 | ≤ 2000 | ||
Suhu bekerja | -3.0--+70 | -3.0--+70 | ||
Kelembapan relatif | 30%-90% | 30%-90% | ||
Bagaimana untuk memasang | Pasang dengan rel pelekap stell H35-7.5/DIN35 | |||

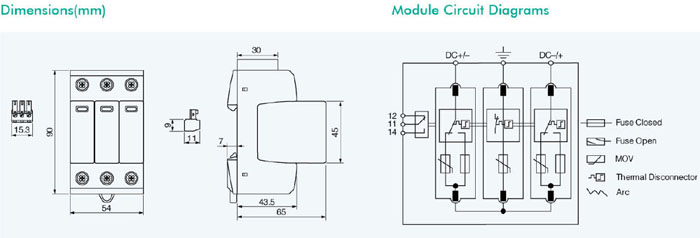

Saiz(mm) (W*H*L) | W | 36 | 54 | |
H | 90 | 90 | ||
L | 67.6 | 67.6 | ||
Berat (KG) | 0.25 | 0.38 | ||
Spesifikasi
Volt sistem PV nominal | 600V | 100V | 1200V |
MCOV(UCPV) | 700V DC | 1170V DC | 1200V DC |
Arus pelepasan sistem maks (8/20us) (Imax) | 40KA | 40KA | 30KA |
Paras perlindungan volt (NAIK) | ≤ 2.5KV | ≤ 4.0KV | ≤ 4.5KV |
Tahap perlindungan volt pada 5KA (UP) | ≤ 2.0KV | ≤ 3.5KV | ≤ 4.0KV |
Sepadukan kapasiti pecah fius/kadaran mengganggu | 30KA/1000V DC | 30KA/1000V DC | 30KA/1200V DC |
Teknologi | Perlindungan arus lebih gangguan litar pintas (SCI). | ||
Julat suhu operasi | -40 hingga +80 | ||
Arus nyahcas nominal | 12.5KA | ||
Masa tindak balas (ta) | <25ns | ||

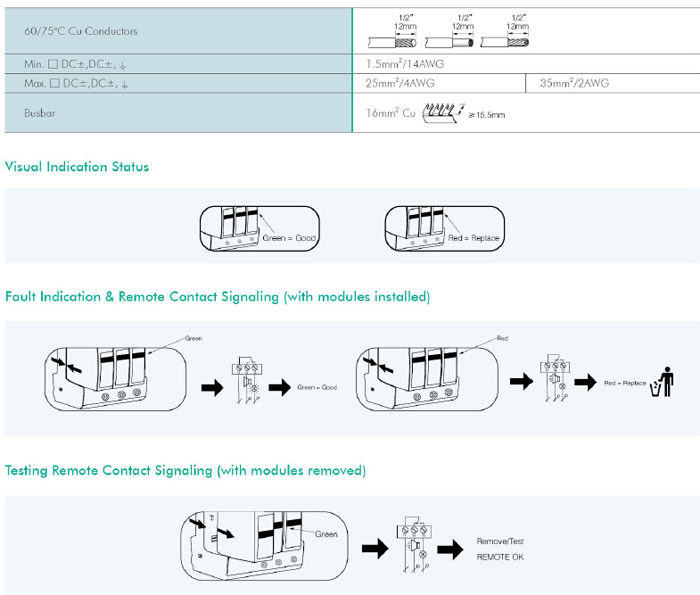

Petunjuk keadaan/kerosakan operasi | Hijau (baik) / Merah (ganti) | ||
Melekap | Rel DIN 35mm setiap EN 60715 | ||
Perlindungan darjah | IP20 | ||
kapasiti | 3 modul DIN 43880 | ||
teknologi gangguan litar pintas (SCI).

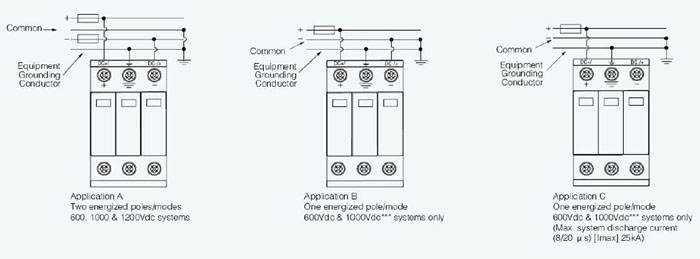

skema aplikasi biasa
Pemasangan Produk:
1. Penangkap kilat disambungkan dengan talian kuasa secara bersiri, iaitu pemasangan rel standard 35 mm.
2. Apabila pemasangan, terminal masuk dan keluar peranti perlindungan kilat akan disambungkan dengan "+","-" tiang
kuasa DC yang sepadan; Simbol "PE" disambungkan dengan garis pembumian; cara pendawaian adalah jenis pepejal ketat skru;
3. Semua pendawaian mestilah pepejal dan disambungkan dengan elektrik. Kabel SPD: BVR≥6mm2, talian pembumian: BVR≥10mm2.
4. Pembumian kalis kilat hendaklah selaras dengan keperluan pengawalseliaan perlindungan kilat, wayar pembumian sepatutnya
setebal dan sesingkat mungkin, rintangan hendaklah kurang daripada 10Ω. Dawai pembumian penangkap kilat disambungkan dengan
baris pembumian sistem perlindungan kilat, apabila pendawaian pemasangan selesai, periksa pendawaian dengan betul dan selamat,
kemudian sambungkan bekalan kuasa, SPD boleh digunakan.
