KELEBIHAN
Permohonan
The Cooper suntree tiga modul photovoltaic Surge Protective Device (SPD) (dengan peranti pensuisan DC tiga langkah) menampilkan petunjuk visual dan isyarat hubungan jauh pilihan (sentuhan tukar terapung) untuk digunakan dalam sistem PV. Peranti pelindung lonjakan lengkap ini sesuai untuk semua sistem PV menurut IEC 60364-7-712. Termasuk waranti terhad lima tahun.
Penyelesaian pra-wayar ini terdiri daripada modul asas dan penguncian yang menampilkan gabungan pemotongan dan peranti litar pintas (shunting) dengan pengasingan elektrik yang selamat untuk mengelakkan kerosakan kebakaran akibat arka DC. Fius DC bersepadu membolehkan penggantian modul selamat tanpa pembentukan arka. Sekiranya berlaku kerosakan penebat dalam litar penjana, litar `l tahan kerosakan yang boleh dipercayai dan diuji menghalang kerosakan pada peranti pelindung lonjakan.
Bendera penunjuk visual hijau dan merah menunjukkan status perlindungan modul (hijau = baik, merah = ganti). Selain daripada petunjuk visual ini, pilihan isyarat jauh menampilkan hubungan tukar ganti terapung tiga terminal yang boleh digunakan sebagai hubungan buat atau putus bergantung pada reka bentuk sistem pemantauan tertentu yang digunakan.

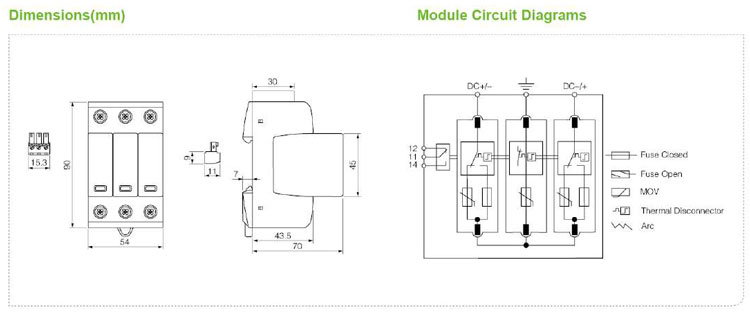

Dimensi

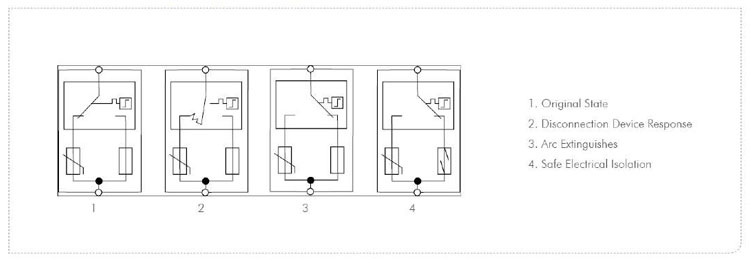

Teknologi Gangguan Litar Pintas (SCI).
Spesifikasi
| Pelindung lonjakan siri SUP2H-PV | SUP2H1-PV | SUP2H1-PV | SUP2-PV | |
| UCPV(VDC) | 1000V | 1200V | 1500V | |
| Arus nyahcas sistem maks (8/20μs)Imax | 40KA | 40KA | 40KA | |
| Tahap Perlindungan Voltan (naik) | ≤4.0KV | ≤4.5KV | ≤4.5KV | |
| Tahap Perlindungan Voltan pada 5kA(naik) | ≤3.6KV | ≤4.0KV | ≤5.0KV | |
| Kapasiti pecah Fius Bersepadu/kadaran mengganggu | 40KA/1000vdc | 40KA/1200vdc | 40KA/1500vdc | |
| teknologi | Perlindungan arus lebih gangguan litar pintas (SCI). | |||
| Julat suhu operasi（TU） | -40 ℃ hingga + 80 ℃ | |||
| Arus nyahcas nominal (8/20 μs){（DC+/DC-）＞PE}（In） | 20KA | |||
| Masa tindak balas (A) | <25ns | |||
| Petunjuk Keadaan/Kerosakan Operasi | Hijau (baik)/MERAH(repiace) | |||
| Penarafan konduktor dan Luas keratan rentas | Minimum | 60/75℃ 1.5mm2/14AWG pepejal/fleksibel | ||
| maksimum | 60/75℃ 35mm2/2AWG terkandas/25mm2/4AWG fleksibel | |||
| Melekap | Rall DIN 35mm setiap EN 60715 | |||
| Bahan kepungan | Termopiastik UL 90VO | |||
| Darjah Perlindungan | IP20 | |||
| Kapasiti | 3 Modul, DIN 43880 | |||
| Maklumat piawai | IEC 61643-31 Jenis2,IEC 61643-1 KelasⅡ | |||
| Waranti produk | Lima tahun | |||
Isyarat Kenalan Jauh
| Jenis isyarat Kenalan Jauh | Pertukaran kenalan |
| Kapasiti pensuisan AC (volt/Amp) | 250V/0.1A |
| Kapasiti pensuisan DC (volt/Amp) | 250V/0.1A;125V/0.2A;75V/0.5A |
| Penarafan konduktor dan luas keratan rentas untuk jarak jauh Terminal isyarat kenalan |
60/75 ℃ Maks, 1.5mm2/14AWG pepejal/fleksibel |
| Memesan | Pesanan dari nombor Katalog Di Atas |

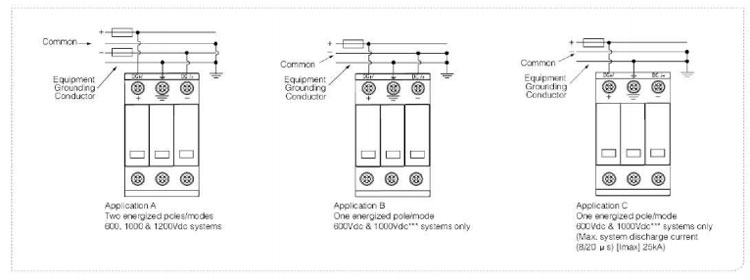

Skema Aplikasi Biasa
Tidak terpakai kepada 1200Vdc
1.Gunakan penebat elektrik yang sesuai untuk mengekalkan jarak keselamatan min 10mm dari PV-SPD dan bahagian alur lain di dalam perumahan.
2.Tiada penutup logam berada di kawasan pelepasan modul seperti yang ditunjukkan.

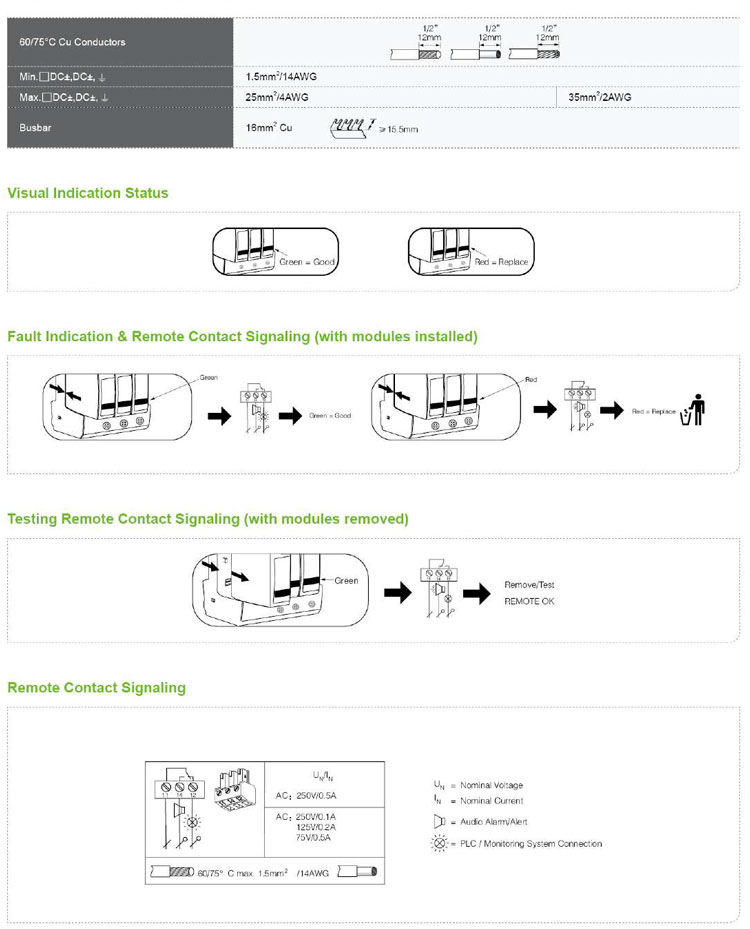

Konduktor dan bar bas untuk digunakan dalam sistem fotovoltaik
IEC 60364-7-712(DIN VDE 0100 bahagian 712)
