KELEBIHAN
Butiran Pantas
- Tempat Asal: Zhejiang, China (Tanah Besar)
- Nama Jenama: SUNTREE/OEM
- Nombor Model: S19, S19
- Tahap Perlindungan: IP67
- Maks. Semasa: 10A
- Maks. Voltan: 500V, 250V
- Pasang lubang: 12mm 16mm 19mm 22mm 25mm 30mm
- Warna: putih kuning biru hijau merah oren
- Bentuk penggerak: rata
- Bahan: keluli tahan karat
- Konfigurasi Kenalan: 1NO atau 1NC atau 1NO1NC atau 2NO 2NC
- Rintangan Sentuhan: ≤50mΩ
- Bahan Hubungan: Aloi Perak
- Hayat Mekanikal: 1,000,000 kitaran
ciri-ciri
Rata/ Cekung
Kepelbagaian Warna
Sekejap/ Melekat
Anti-Vandal IK09/ IP67 Termeterai
Bercahaya dan Tidak Bercahaya

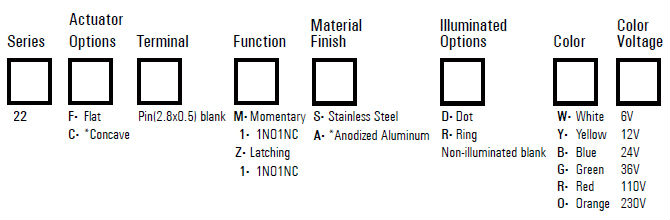

Kod Pesanan
Sesaat: Bermaksud apabila anda menolak suis dan kemudian menggerakkan jari anda, penggerak akan kembali ke kedudukan asal.
Melekat: Bermaksud apabila anda menolak suis sekali ia akan menukar keadaan dan kekal dalam kedudukan ditolak ke bawah ini dan tidak akan kembali ke kedudukan asal melainkan anda menolaknya semula.
Data teknikal
|
taip |
S19-F |
S19-FR |
S19-FD |
||||
|

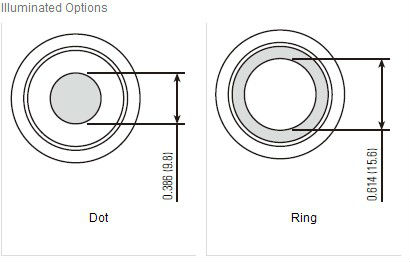

Pilihan Bercahaya |
Tidak Bercahaya |
cincin |
titik |
||||
|
Maks. Ketebalan Panel: |
0.394" (10.0mm) |
||||||
|
Terminal |
Pin(2.8x0.5) |
||||||
|
Maks. Tukar Penilaian |
5A/ 250VAC |
||||||
|
Rintangan Hubungan |
≤50mΩ |
||||||
|
Rintangan Penebat |
≥1000mΩ |
||||||
|
Kekuatan Dielektrik |
2000VAC |
||||||
|
Suhu Operasi. |
-20°C ~ +55°C |
||||||
|
Kehidupan Mekanikal |
1,000,000 kitaran |
||||||
|
Kehidupan Elektrik |
>50,000 kitaran |
||||||
|
Bahan Kenalan |
Aloi Perak |
||||||
|
Tork |
5 ~ 14Nm |
||||||
|
Tekanan Operasi |
3 ~ 8N |
||||||
|
Perlindungan |
IP65 |
||||||
|
bahan |
Penggerak |
Keluli Tahan Karat/ Aluminium Anod |
|||||
|
Badan |
Keluli Tahan Karat/ Aluminium Anod |
||||||
|
Pangkalan |
PA |
||||||
|
Warna |
taip |
LED (penilaian @ 20mA) |
|||||
|
Warna |
R-Merah |
Y- Kuning |
O- Jingga |
G- Hijau |
B- Biru |
W- Putih |
|
|
Intensiti Bercahaya (mcd) |
160 |
200 |
150 |
520 |
220 |
2000 |
|
|
Voltan Hadapan |
1.8~2.6 |
2.8~3.6 |
|||||
|
Voltan Pencahayaan |
tiada akhiran Tiada perintang dipasang. Perintang yang sesuai mesti disambungkan secara bersiri oleh pengguna. Voltan seperti di atas. |
||||||
|
6V/ 12V/ 24V/ 36V/ 110V/ 230V |
|||||||
|
kehidupan |
lebih kurang 40, 000 jam |
||||||
Suis Butang Tekan Keluli Tahan Karat 22mm 19mm Cincin 1no 1nc Logam Bercahaya Suis Butang Tekan 6 Pin 12 Volt
Bentuk Depan Rata
Skru Terminal/ Pin(2.8X0.5)
Kadar Suis Maks 2A 48VDC
Rintangan Sentuhan ≤50MΩ
Rintangan Penebat ≥1000MΩ
Kekuatan Dielektrik 2000VAC
Suhu Operasi-20~+55
Hayat Mekanikal 1, 000, 000 kitaran
Hayat Elektrik 200, 000 kitaran
Bahan Kenalan Aloi Perak
Jenis selak:Apabila anda menolak, penggerak dihidupkan dan dikunci;Apabila anda menolak kedua, penggerak kembali ke kedudukan asal.
Jenis seketika:Apabila anda menolak penggerak, butang dihidupkan;Selepas jari anda dialihkan, penggerak kembali dan dimatikan.
Data Teknikal 16mm
|
taip |
S16-F |
S16-FR |
S16-FD |
||||
|
Pilihan Bercahaya |
Tidak Bercahaya |
cincin |
titik |
||||
|
Maks. Ketebalan Panel: |
0.394" (10.0mm) |
||||||
|
Terminal |
Pin(2.8x0.5) |
||||||
|
Maks. Tukar Penilaian |
5A/ 250VAC |
||||||
|
Rintangan Hubungan |
≤50mΩ |
||||||
|
Rintangan Penebat |
≥1000mΩ |
||||||
|
Kekuatan Dielektrik |
2000VAC |
||||||
|
Suhu Operasi. |
-20°C ~ +55°C |
||||||
|
Kehidupan Mekanikal |
1,000,000 kitaran |
||||||
|
Kehidupan Elektrik |
>50,000 kitaran |
||||||
|
Bahan Kenalan |
Aloi Perak |
||||||
|
Tork |
5 ~ 14Nm |
||||||
|
Tekanan Operasi |
3 ~ 8N |
||||||
|
Perlindungan |
IP65 |
||||||
|
bahan |
Penggerak |
Keluli Tahan Karat/ Aluminium Anod |
|||||
|
Badan |
Keluli Tahan Karat/ Aluminium Anod |
||||||
|
Pangkalan |
PA |
||||||
|
Warna |
taip |
LED (penilaian @ 20mA) |
|||||
|
Warna |
R-Merah |
Y- Kuning |
O- Jingga |
G- Hijau |
B- Biru |
W- Putih |
|
|
Intensiti Bercahaya (mcd) |
160 |
200 |
150 |
520 |
220 |
2000 |
|
|
Voltan Hadapan |
1.8~2.6 |
2.8~3.6 |
|||||
|
Voltan Pencahayaan |
tiada akhiran Tiada perintang dipasang. Perintang yang sesuai mesti disambungkan secara bersiri oleh pengguna. Voltan seperti di atas. |
||||||
|
6V/ 12V/ 24V/ 36V/ 110V/ 230V |
|||||||
|
kehidupan |
lebih kurang 40, 000 jam |
||||||
Data Teknikal 22mm
|
taip |
S22-F |
S22-FR |
S22-FD |
||||
|
Pilihan Bercahaya |
Tidak Bercahaya |
cincin |
titik |
||||
|
Maks. Ketebalan Panel: |
0.394" (10.0mm) |
||||||
|
Terminal |
Pin(2.8x0.5) |
||||||
|
Maks. Tukar Penilaian |
5A/ 250VAC |
||||||
|
Rintangan Hubungan |
≤50mΩ |
||||||
|
Rintangan Penebat |
≥1000mΩ |
||||||
|
Kekuatan Dielektrik |
2000VAC |
||||||
|
Suhu Operasi. |
-20°C ~ +55°C |
||||||
|
Kehidupan Mekanikal |
1,000,000 kitaran |
||||||
|
Kehidupan Elektrik |
>50,000 kitaran |
||||||
|
Bahan Kenalan |
Aloi Perak |
||||||
|
Tork |
5 ~ 14Nm |
||||||
|
Tekanan Operasi |
3 ~ 8N |
||||||
|
Perlindungan |
IP65 |
||||||
|
bahan |
Penggerak |
Keluli Tahan Karat/ Aluminium Anod |
|||||
|
Badan |
Keluli Tahan Karat/ Aluminium Anod |
||||||
|
Pangkalan |
PA |
||||||
|
Warna |
taip |
LED (penilaian @ 20mA) |
|||||
|
Warna |
R-Merah |
Y- Kuning |
O- Jingga |
G- Hijau |
B- Biru |
W- Putih |
|
|
Intensiti Bercahaya (mcd) |
160 |
200 |
150 |
520 |
220 |
2000 |
|
|
Voltan Hadapan |
1.8~2.6 |
2.8~3.6 |
|||||
|
Voltan Pencahayaan |
tiada akhiran Tiada perintang dipasang. Perintang yang sesuai mesti disambungkan secara bersiri oleh pengguna. Voltan seperti di atas. |
||||||
|
6V/ 12V/ 24V/ 36V/ 110V/ 230V |
|||||||
|
kehidupan |
lebih kurang 40, 000 jam |
||||||
