Fungsi utama

Dengan perlindungan kelewatan beban lampau, perlindungan segera litar pintas, digunakan untuk mengagihkan tenaga elektrik, melindungi litar dan peralatan bekalan kuasa daripada bahaya beban lampau, litar pintas dll.

Permohonan

Sesuai untuk litar di bawah 1500VDC
kabinet/kotak penggabung/sistem fotovoltaik

Model dan kepentingan

S	GL	8N	2	□	OF1	LAKUKAN
Kod perusahaan	nombor siri suis pengasingan	Nombor Reka Bentuk	kod semasa berkadar gred kes320A	Kapasiti aliran menampung maksimum 40kA	Kod tambahan Tiada: Tanpa bantuan OF1 、2,3,4: OF1,2,3,4 kumpulan bantu	Mengendalikan operasi Tiada: operasi dalaman DO: operasi luarA\B

Kelebihan

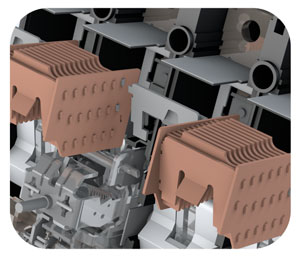

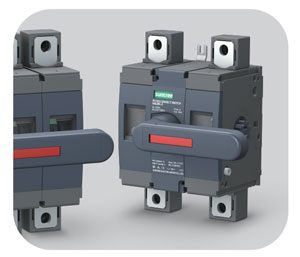

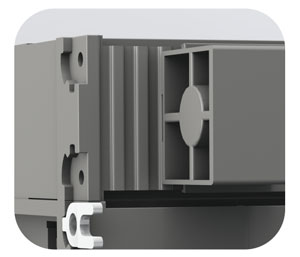

Ruang pemadam magnet dan arka berganda	Jimat ruang dan kos pemasangan	Struktur alur	Blok terminal bersaiz besar

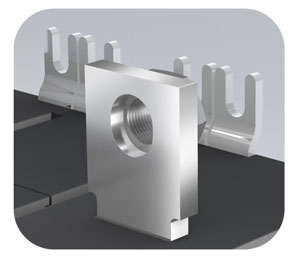

biarkan Kuasa diputuskan dalam ruang yang padat	Dari 4P hingga 2P Nat pendawaian disediakan untuk siri penuh	Tingkatkan jarak rayap Kurangkan risiko kebocoran semasa	standard dengan 4 * 20mm tembaga bahan bersalut perak

Keperluan pemasangan

Julat normal suhu udara ambien tidak lebih tinggi daripada +40°℃, tidak lebih rendah daripada -25°℃, dan kelembapan relatif tidak lebih daripada 95%
Ketinggian tapak pemasangan tidak melebihi 2000 meter
Tahap pencemaran 3
sila masukkan ke dalam medium bukan letupan, dan tiada gas dan habuk (termasuk habuk konduktif) yang boleh menghakis logam dan merosakkan penebat dalam medium

Apekifikasi

Model		SGL8N-2

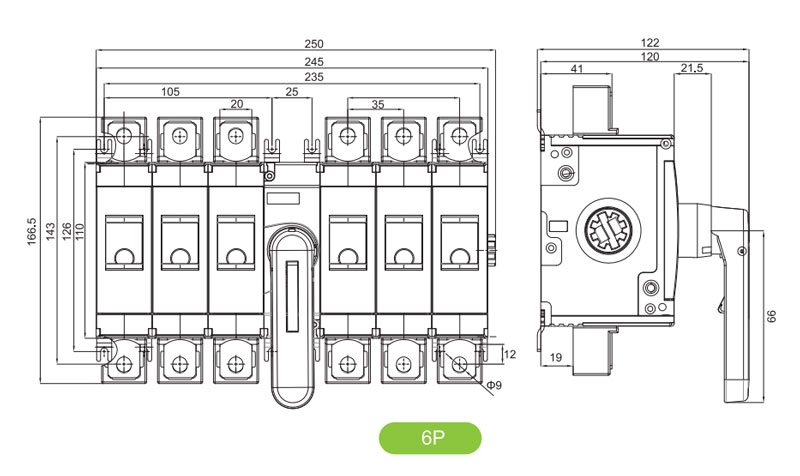

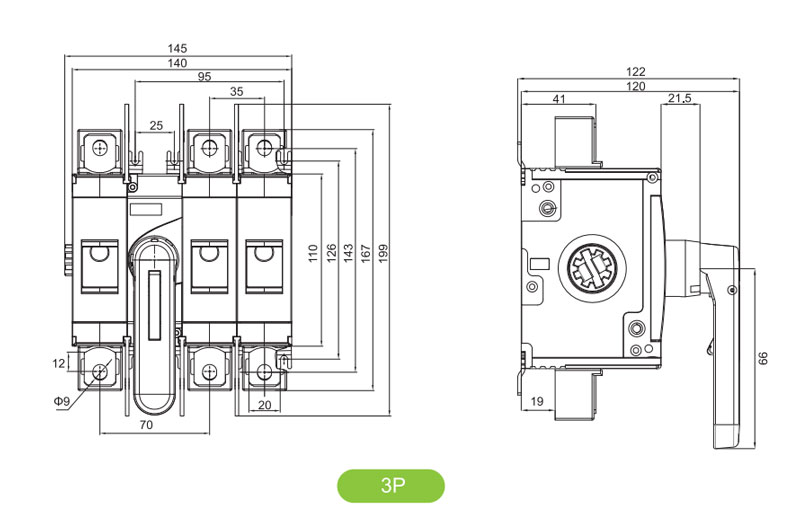

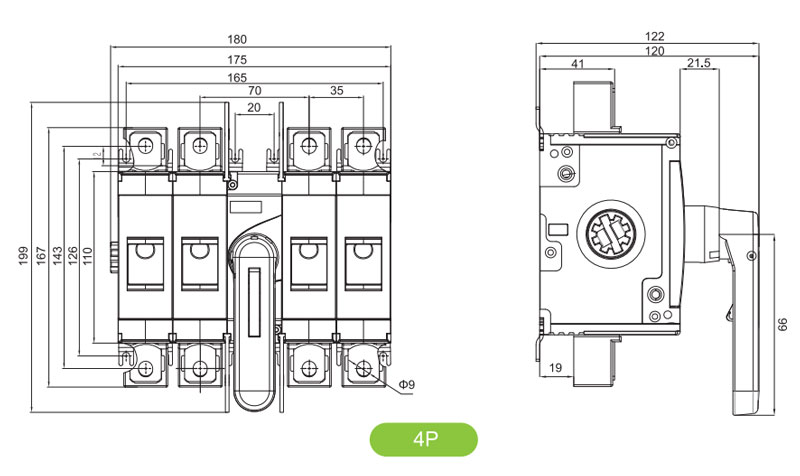

Fasa (Tiang)		2	3	4 (1set)	4 (2set)	6
taip		Manual	Manual	Manual	Manual	Manual
Penyerah operasi		Kiri / tengah	Kiri / tengah	Tengah	Tengah	Tengah
Ue		1500VDC	1500VDC	1500VDC	1500VDC	1500VDC

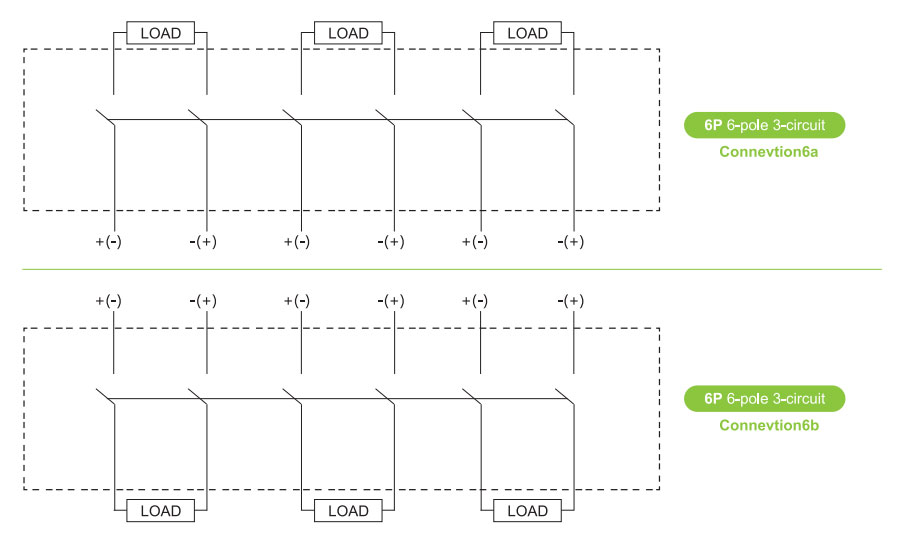

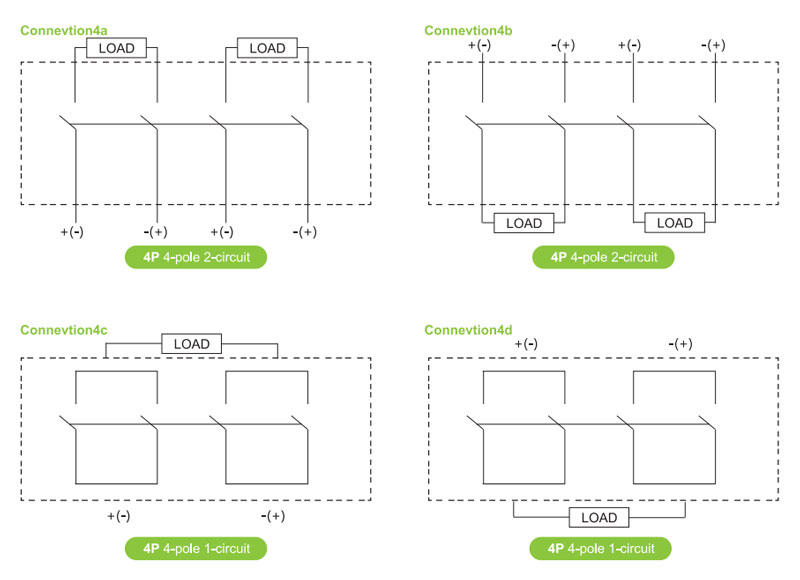

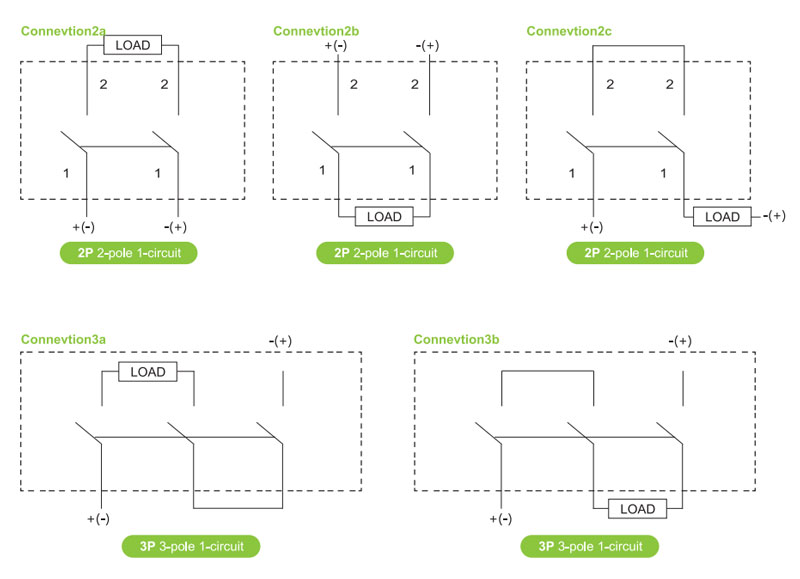

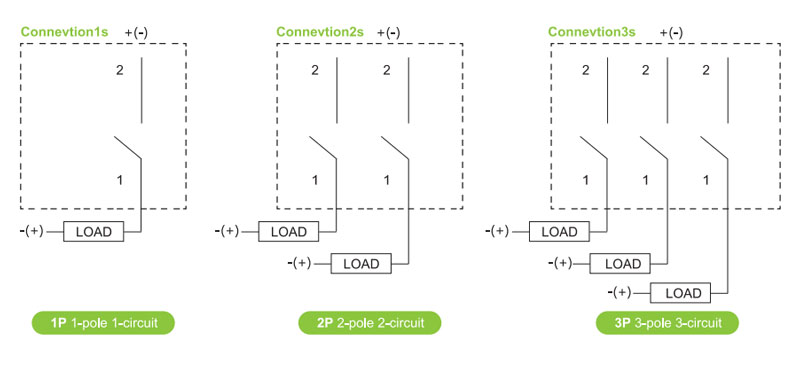

Pendawaian		2a, 2b	3a, 3b	4c, 4d	4a, 4b	6a, 6b
Standard	IEC	lEC 60947-3	lEC 60947-3	lEC 60947-3	lEC 60947-3	lEC 60947-3
ln(A)/Kategori	32-100A	PV-1/PV-2	-	-	PV-1/PV-2	PV-1/PV-2
	125-250A	PV-1/PV-2	-	-	PV-1/PV-2	PV-1/PV-2
	320A	PV-1	PV-2	-	-	-
	400A	-	-	PV-1	-	-
	500A	-	-	PV-1	-	-
Ui		1600VDC	1600VDC	1600VDC	1600VDC	1600VDC
Uimp		12KV	12KV	12KV	12KV	12KV
lcw 1s/1500Vdc, 1s, RMS		8kA	8kA	8kA	8kA	8kA
mekanikal		8000	8000	8000	8000	8000
Ketahanan (kali)		1000	1000	1000	1000	500
Acce	Aux Contact	o	o	o	o	o
	Gegelung Tersandung (SHT)	x	x	x	x	x
	Bekalan Kuasa	x	x	x	x	x
	Penutup Terminal	√ Konfigurasi standard	√	√	√	√
	Halangan Fasa	o	o	o	o	o
	Pemegang selectortype	x	x	x	x	x
	Directhandle	√ Konfigurasi standard	√	√	√	√
	Pemegang Sambungan	o	o	o	o	o
	Kunci mangga	o	o	o	o	o

Faktor penurunan suhu tinggi

Spesifikasi semasa	Pendawaian	40	50	60	65
Bawah250A	/	1	1	1	1
250A	2a, 2b	1	1	1	1
250A	4a, 4b	1	1	0.95	0.88
250A	6a, 6b	1	0.95	0.9	0.85
320A	2a, 2b	1	1	0.95	0.9
320A	3a, 3b	1	0.95	0.9	0.85
400A	4c, 4d	1	1	1	1
500A	4c, 4d	1	0.95	0.9	0.85
Data di atas diukur di makmal di bawah syarat standard GB/T 14048.3
